百特激光粒度儀一般可以顯示粒度分布和累計曲線、D10、D50、D90、D[4,3]、D[3,2]等典型粒徑值，還可通過自定義分析輸出D0~D100之間的任意特征粒徑、大于或小于某一粒徑的累計百分比、某一粒徑區(qū)間的累計百分比等結(jié)果，其中D0表示粉體粒度的最小粒徑，D100表示粉體粒度的最大粒徑，這兩個值是粉體粒度的兩端極限邊界值——極值。對粉體粒度分布規(guī)律來看，極值顆粒是最少的，可能只有幾個甚至1個。那么激光粒度儀能不能測量測粉體粒度的極值呢？答案是否定的，一是取樣代表性上受到限制，二是激光粒度測量原理上不可行。

      首先從取樣代表性來看，百特激光粒度儀測量粒度的樣品量一般在30~500毫克之間，而生產(chǎn)的粉體產(chǎn)品是以噸來計量的，兩者相差的數(shù)量級為106~107，取樣概率在百萬分之一到千萬分之一之間，這樣低的概率，能取到最小或最大顆粒的概率更是微乎其微，取樣的可能性都如此之低，測到就更不現(xiàn)實了。那么為什么有的激光粒度儀能測D0和D100呢？其實是用能測到（算出）的D0和D100值，這就好像是把一個公司最矮和最高者說成是全國最矮和最高者的道理一樣，是不準(zhǔn)確的。

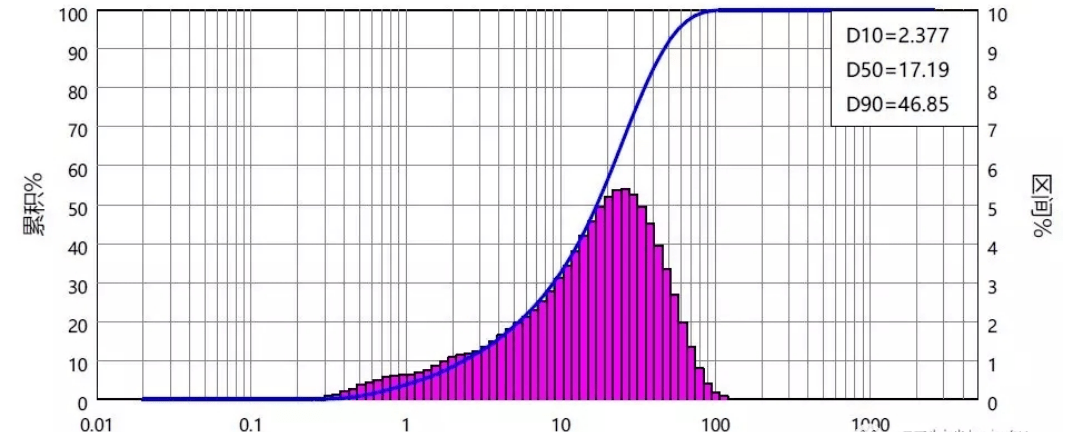

      其次從百特激光粒度儀測量過程和原理來分析測D0和D100，也是測不準(zhǔn)的。如下圖樣品，在光斑直徑15mm，測試窗厚度3.5mm，遮光率10.41%的條件下，經(jīng)測算測量區(qū)的顆粒數(shù)量為7.78×106個，在這么多顆粒群中，D0和D100數(shù)量太少，對散射光能貢獻率可忽略，把它們找出來是幾乎不可能的。

      通過下圖我們還能看到，在原始光能分布中，分別加入1個、10個和100個200微米顆粒，然后比較光能分布圖，可以看出，在增加1個和10個顆粒，光能分布圖基本不變，增加100個顆粒光能分布圖才有微小變化，而且這些微小的光能變化可能比系統(tǒng)的噪聲還低，被系統(tǒng)的噪聲淹沒掉。

      此外，從反演算法的靈敏度及計算誤差導(dǎo)致D0和D100測不準(zhǔn)。激光粒度儀是通過光散射信號結(jié)合Mie散射理論計算粒度分布信息。在這個環(huán)節(jié)中由于各種系統(tǒng)誤差都會導(dǎo)致D0和D100的波動，而且通常在反演算法中都有對數(shù)據(jù)的平滑處理，也會使D0和D100測不準(zhǔn)。反演算法得到的D0和D100可能較真實的或大或小都有可能。

      在百特激光粒度儀中不能準(zhǔn)確的測出粉體顆粒的D0和D100，取樣是關(guān)鍵原因。計算是重要原因。就好像在浩瀚的宇宙中尋找一顆星辰，在茫茫戈壁中尋找一粒沙子，用常規(guī)的方法是無法實現(xiàn)的。

      顆粒的大小稱為粒度，一般顆粒的大小又以直徑表示,故也稱為粒徑。用一定方法反映出一系列不同粒徑區(qū)間顆粒分別占試樣總量的百分比稱為粒度分布，綜上所述，在百特激光粒度儀中測出的D0或D100不具有真實意義，也不具有比較意義。一般用D3和D97來代表粉體的粒度極值。
