托拉塞米原料藥顆粒粒度測(cè)試背景

托拉塞米是一種利尿劑，抑制亨利氏袢的粗厚上升支中的Na+/K+/Cl-協(xié)同轉(zhuǎn)運(yùn)蛋白。有效作用是促進(jìn)鈉、鉀、氯和水經(jīng)尿液的流失。對(duì)鉀的排泄量要少于同等劑量下的呋塞米。托拉塞米還能增加鈣、鎂和氫的排泄，以及增加腎血流量和腎小球?yàn)V過(guò)率。它具有抗醛固酮的作用，這是劑量依賴(lài)性的受體結(jié)合醛固酮的作用結(jié)果。托拉塞米的利尿作用相當(dāng)于呋塞米的20倍（均按mg對(duì)比），這是基于目前已批準(zhǔn)的獸藥產(chǎn)品（如果是人醫(yī)通用的托拉塞米產(chǎn)品，其效果僅為呋塞米的10倍）.

托拉塞米是一種難溶性藥品，原料藥顆粒的大小不僅影響藥品制備過(guò)程中的可加工性，更主要的是影響藥物顆粒的溶解性，影響其生物等效性，因此對(duì)托拉塞米顆粒粒度進(jìn)行檢測(cè)是非常重要的。本文使用百特Bettersize2600激光粒度分析儀測(cè)試兩款托拉塞米顆粒的粒度，考察兩款托拉塞米的差異。

濕法或干法激光粒度測(cè)試對(duì)托拉塞米原料藥顆粒度結(jié)果的影響

濕法激光粒度測(cè)試是把托拉塞米分散在水或有機(jī)溶劑中，通過(guò)攪拌、超聲以及添加分散劑的方式使粉體顆粒達(dá)到良好的分散。

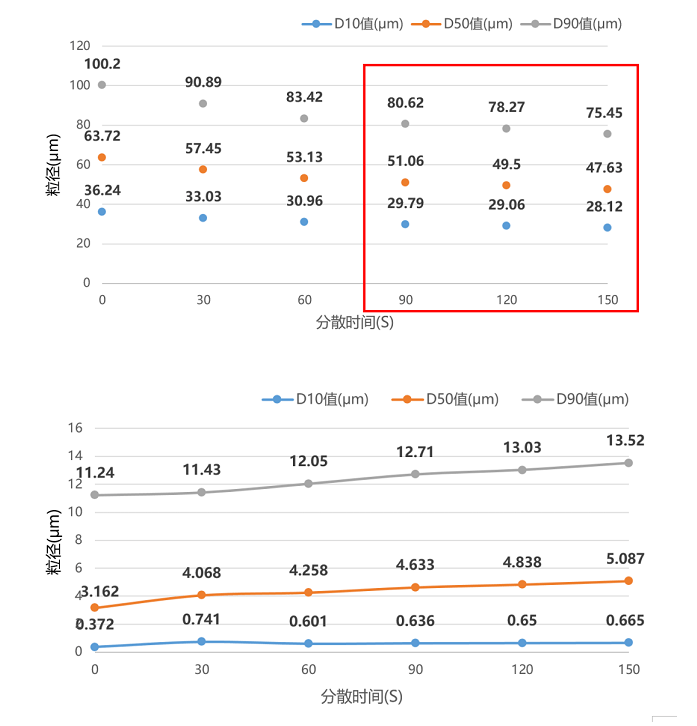

圖1. 1#托拉塞米樣品隨分散時(shí)間變化曲線(xiàn)（上）

2#托拉塞米樣品隨分散時(shí)間變化曲線(xiàn)（下）

由上圖來(lái)看，1#托拉塞米樣品，隨著分散時(shí)間的增加顆粒粒度逐漸變小，當(dāng)超聲時(shí)間達(dá)到90s以后基本達(dá)到穩(wěn)定狀態(tài)。而2#托拉塞米樣品，隨著分散的進(jìn)行D10、D50和D90反而增大。

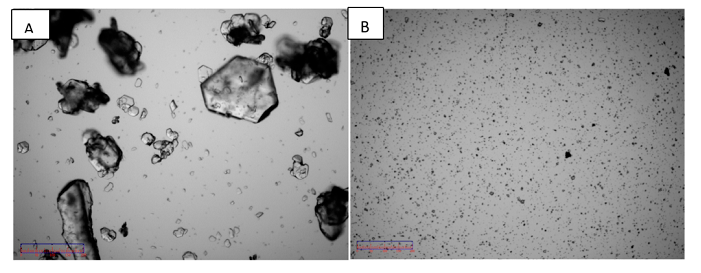

圖2. 1#托拉塞米樣品(A)與2#托拉塞米樣品(B)的顯微圖像

這主要是由于兩款托拉塞米微粉的粒徑差異較大。1#托拉塞米顆粒較大，2#托拉塞米顆粒較小，小顆粒比表面積大，溶解較快，導(dǎo)致粒徑逐漸變大。從樣品的遮光率變化來(lái)看（圖3所示），1#托拉塞米遮光率穩(wěn)定不變，2#托拉塞米遮光率逐漸降低，也進(jìn)一步證實(shí)了2#托拉塞米有溶解現(xiàn)象。

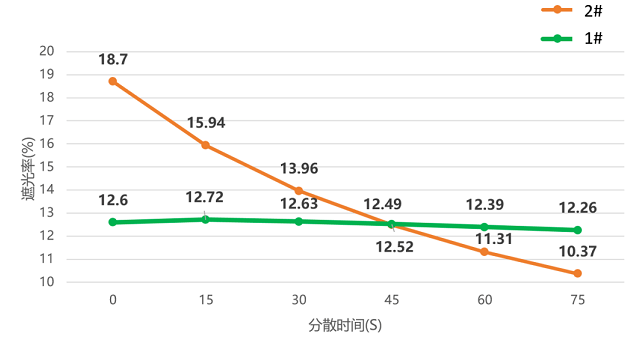

圖3. 1#與2#托拉塞米遮光率隨時(shí)間變化曲線(xiàn)

從濕法測(cè)試結(jié)果來(lái)看，1#托拉塞米分散90s后結(jié)果基本穩(wěn)定，而2#托拉塞米由于有溶解現(xiàn)象，導(dǎo)致顆粒粒徑逐漸變大，因此對(duì)于粒徑較小的托拉塞米原料藥不建議采用濕法測(cè)試。

干法測(cè)試是把托拉塞米干粉直接放到干法進(jìn)樣器中，通過(guò)壓縮空氣將樣品“吹過(guò)”測(cè)試區(qū)，從而實(shí)現(xiàn)粒度測(cè)試。干法測(cè)試時(shí)，氣壓將影響結(jié)果，我們先用壓力滴定的方式，看看能不能找到結(jié)果穩(wěn)定的壓力。

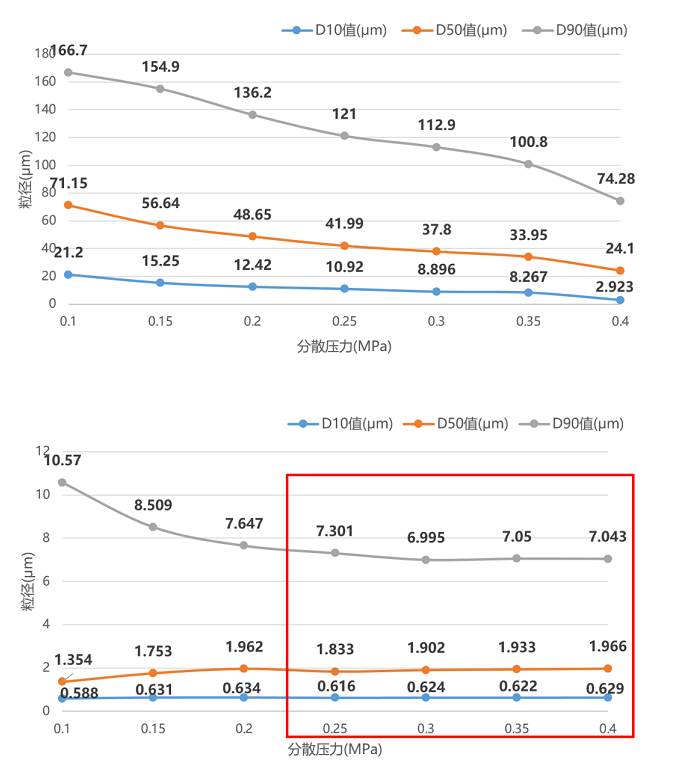

圖4. 1#托拉塞米壓力滴定曲線(xiàn)（上）

2#托拉塞米壓力滴定曲線(xiàn)（下）

從上面兩個(gè)壓力滴定曲線(xiàn)來(lái)看，1#托拉塞米隨著分散壓力增大顆粒粒度逐漸降低，無(wú)穩(wěn)定的平臺(tái)，這是因?yàn)?#托拉塞米的顆粒為片狀?？諝鈮毫Σ粩鄬㈩w粒打碎，導(dǎo)致無(wú)穩(wěn)定的分散平臺(tái)，這種現(xiàn)象在ISO13320中也給出提示，因此對(duì)1#托拉塞米分散壓力選擇要慎重。2#托拉塞米當(dāng)分散壓力在0.2~0.4MPa之間，粒度結(jié)果都處于相對(duì)穩(wěn)定的狀態(tài)，說(shuō)明顆粒達(dá)到相對(duì)穩(wěn)定的分散狀態(tài)，未被進(jìn)一步破碎，因此2#托拉塞米樣品適合用干法激光粒度儀測(cè)試粒度。

濕法和干法測(cè)試的托拉塞米原料藥顆粒度結(jié)果

由于兩款托拉塞米樣品差異較大，建議選擇丹東百特干濕法兩用激光粒度儀Bettersize 2600激光粒度分析儀，用配備的濕法進(jìn)樣器測(cè)試顆粒較大的1#托拉塞米，用干法進(jìn)樣器測(cè)試顆粒較小的2#托拉塞米，這樣對(duì)于兩款原料藥都可以得到較為準(zhǔn)確，且具有良好重復(fù)性和準(zhǔn)確性的粒度結(jié)果。

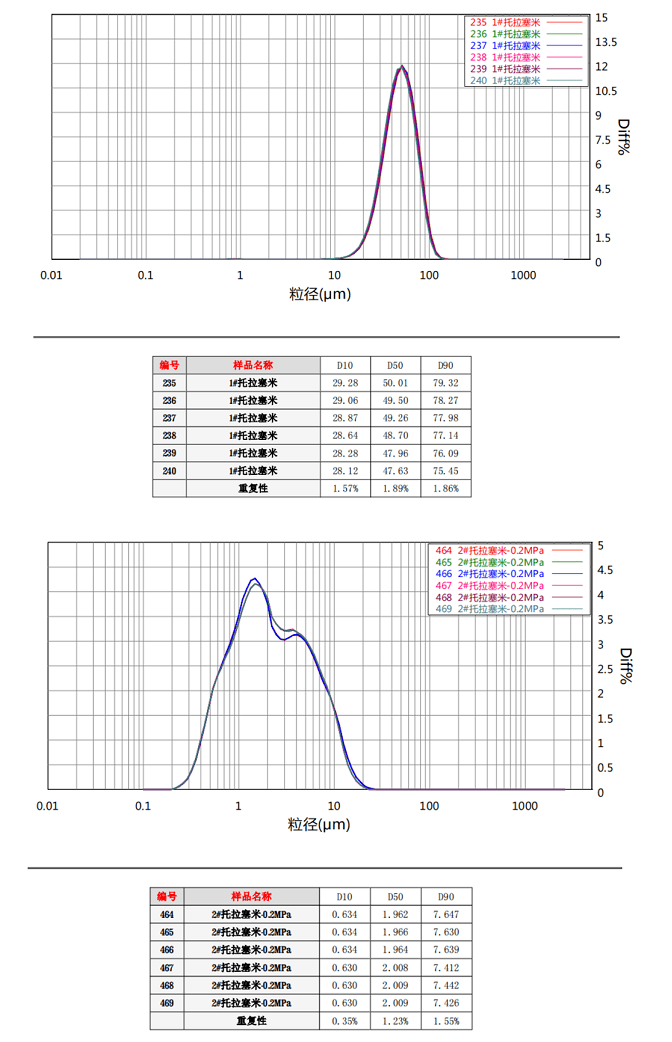

圖5. 1#托拉塞米樣品粒度分布圖（上）

2#托拉塞米樣品粒度分布圖（下)

托拉塞米原料藥顆粒粒度測(cè)試結(jié)論

1. 1#托拉塞米顆粒為片狀，易碎，因此建議采用濕法激光粒度儀進(jìn)行粒度測(cè)試，避免干法對(duì)顆粒造成破碎，從而影響粒度測(cè)試結(jié)果的準(zhǔn)確性。

2.2#托拉塞米樣品顆粒較小，比表面積大，在水中有溶解現(xiàn)象，因此建議采用干法激光粒度儀進(jìn)行粒度測(cè)試，避免因小顆?？焖偃芙舛绊懥６葴y(cè)試結(jié)果的準(zhǔn)確性。

3. 選用既有干法進(jìn)樣器、又有濕法進(jìn)樣器的干濕法兩用激光粒度儀Bettersize2600，能準(zhǔn)確測(cè)試兩款物性差異較大的托拉塞米樣品的粒度。
